助力東南沿海鐵路視頻監控系統
項目背景
東南沿海鐵路（福建浙江段）分為甬臺溫鐵路、溫福鐵路、福廈鐵路，自浙江省寧波至福建省廈門，全長839.4公里，區間設立40個火車站。甬臺溫、溫福、福廈鐵路被列為國家“十一五”重點建設項目，是我國鐵路中長期規劃“四縱四橫”主通道沿海客運專線的重要組成部分。與杭甬、廈深等鐵路組成沿海鐵路，形成貫穿我國東南沿海的便捷通道。
甬臺溫、溫福、福廈鐵路沿線系統部門眾多、地點分散，現場環境復雜，日常維護工作非常困難，沿線基站、橋梁、隧道，車站等鐵路線路及咽喉區突發事件將會造成危險隱患，影響鐵路系統的安全生產。因此網絡視頻監控的運用在鐵路系統就顯得尤為重要。新一代的鐵路系統的日常維護和管理已從人工看守式的維護管理模式，向網絡集中監控和管理模式轉變，監控點眾多，項目初期的存儲需求就高達1PB。
項目需求
東南沿海鐵路視頻監控項目采用定時錄像、手動錄像、命令觸發錄像、移動偵測/分析事件錄像和報警錄像以及上述模式的自由組合的錄像模式，使用循環覆蓋記錄或非循環記錄（硬盤滿報警）的方式，最大可支持D1、25幀實時編碼輸出與錄像。視頻數據以全幀率（PAL 25fps）在車站監控站存儲14（天）×24（小時） ，在監控中心存儲30（天）×24（小時）。當系統容量擴展時，存儲能力的增加也只需通過簡單的機框堆疊實現，存儲資源全部共享。
項目實現
東南沿海鐵路視頻監控項目在實施的過程中，鯨鯊存儲前期進行了詳細全面的項目調研，做出專業的解決方案，按工期及時到貨，逐站安裝調試，對現場人員進行培訓，并定期巡檢，保障設備的穩定運行。
鯨鯊充分利用鐵路網絡，以分散各個站點的視頻采集設備為依托，出色完成了以下任務：
對路基、路口、橋梁、隧道、公跨鐵、咽喉區的監視，保證火車安全運行；
無人值守變電站和照明等重要配電設備集中監控，及時了解設備運行情況；
對出現的緊急狀況如暴風雪、泥石流、洪水、交通意外等遠程了解及時做出反應；
應急指揮監控：對突發緊急事件進行無線視頻傳輸?shù)娇刂浦行模?/p>
對各車站、貨場、站臺、站廳、候車大廳等區域安全監視，了解旅客流動情況。
項目解決方案
為滿足鐵路視頻監控的技術要求并結合存儲系統設計的基本原則，整個系統需要較高的可靠性、靈活性與可擴展性，以及存儲容量巨大，需要高性?xún)r(jià)比的存儲方案，因此存儲系統設計采用基于IP技術的網絡存儲方案：IP-SAN。 實現多監控點共享存儲數據，為鐵路監控的線性增長提供保障，滿足了各級分控中心的業務連續性要求與擴展需求。

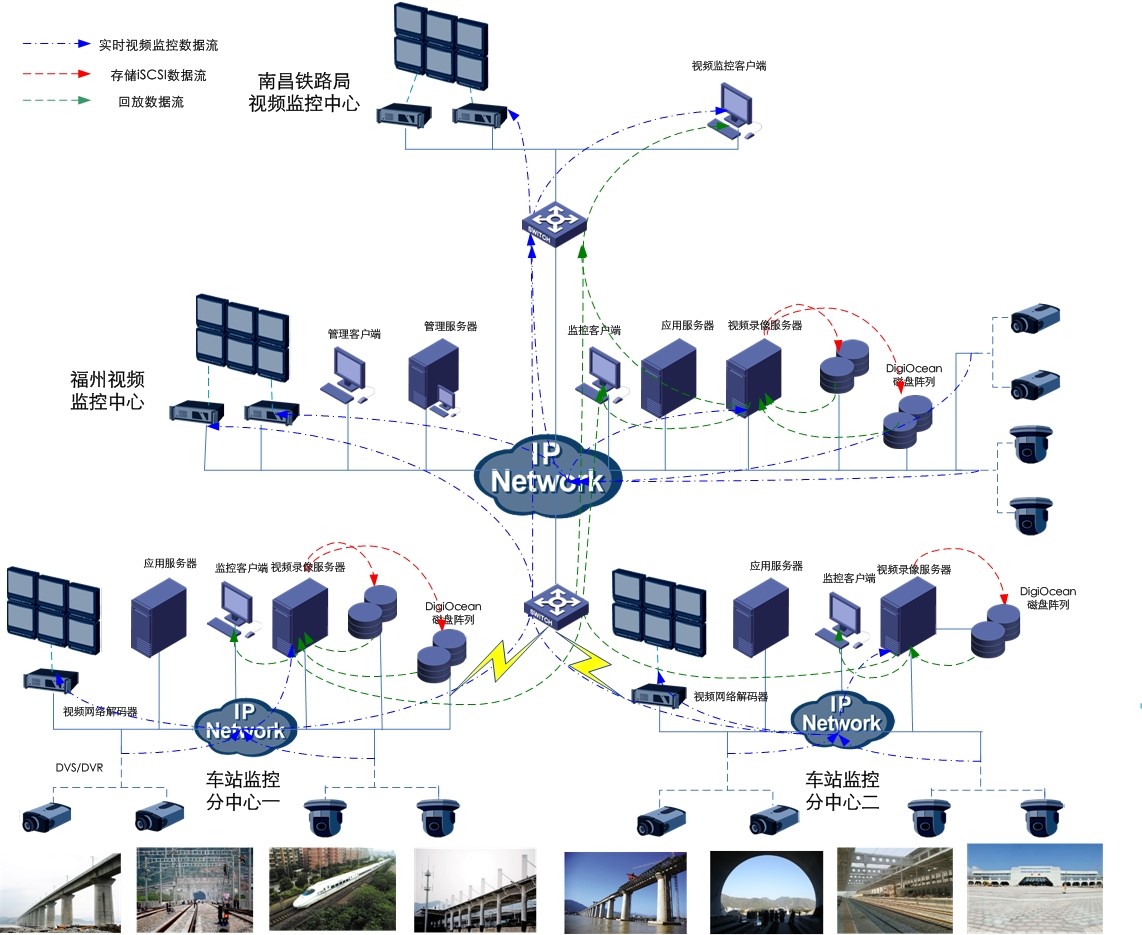

IP SAN 拓?fù)鋱D

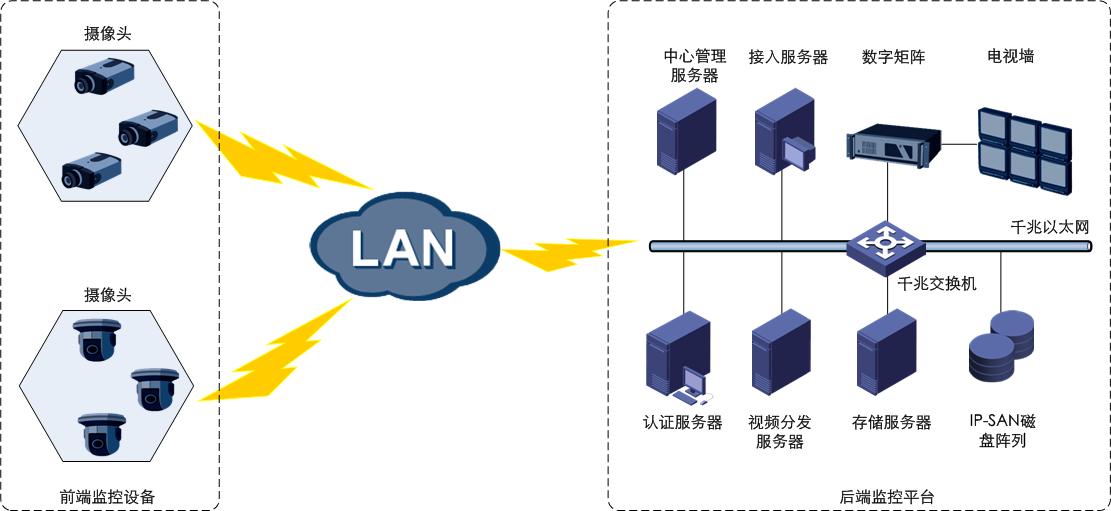

福建段拓?fù)鋱D
根據甬臺溫鐵路沿線存儲的需求及規劃，鯨鯊公司選擇DigiOcean系列存儲系統，采用基于網絡的IP-SAN存儲解決方案，接收前端網絡視頻服務器發送過來的視頻數據流，在鐵路網絡視頻監控系統中將IP-SAN存儲設備靈活的部署在不同的監控中心，分散存儲，確保存儲信息的安全性。
鯨鯊DigiOcean系列存儲硬件層采用硬件冗余設計，支持多個部件熱插拔和全局動態熱備盤；在系統層內置完整的故障監控系統，每時每刻監控各工作組件狀態，當系統出現異常時能自動進行故障切換，并有電子郵件報警通知，保證設備穩定可靠的運行。
存儲系統采用64位存儲處理器，配有4GB高速緩存，裸容量可達到384TB，標配雙口1GbE主機接口，可支持高達300路的1.5Mbps的D1碼流，完全滿足了甬臺溫鐵路沿線監控系統對存儲性能的要求。
鯨鯊存儲作為擁有自主產權的本土產品，其產品價格大大低于國內外同等產品，為用戶節省了大量的采購?fù)顿Y成本。
產品提供基于Web的中文圖形管理界面，便于用戶進行維護管理。作為本土產品，能為國內用戶提供更加快捷和完善的本地化服務，保證用戶的存儲系統更高的業務連續性和可用性，大大降低了用戶的維護成本。
采用高性能、標準化、模塊化的硬件設計，嵌入式存儲系統采用高性能的系統微碼，廣泛支持各種協議和操作系統，其技術水平處于國內領先地位，完全滿足甬臺溫鐵路項目對存儲產品技術方面的要求。
鯨鯊2009年進入鐵路行業，為中國鐵路安全運營保駕護航，作為國內品牌，成功打破國外產品的壟斷地位，產品在視頻監控系統得到廣泛應用。多年來，鯨鯊優質的產品和服務得到了鐵路用戶的充分認可。 2010年-2014年，鯨鯊連續5年在鐵路視頻監控存儲應用覆蓋率保持領先。
